Description

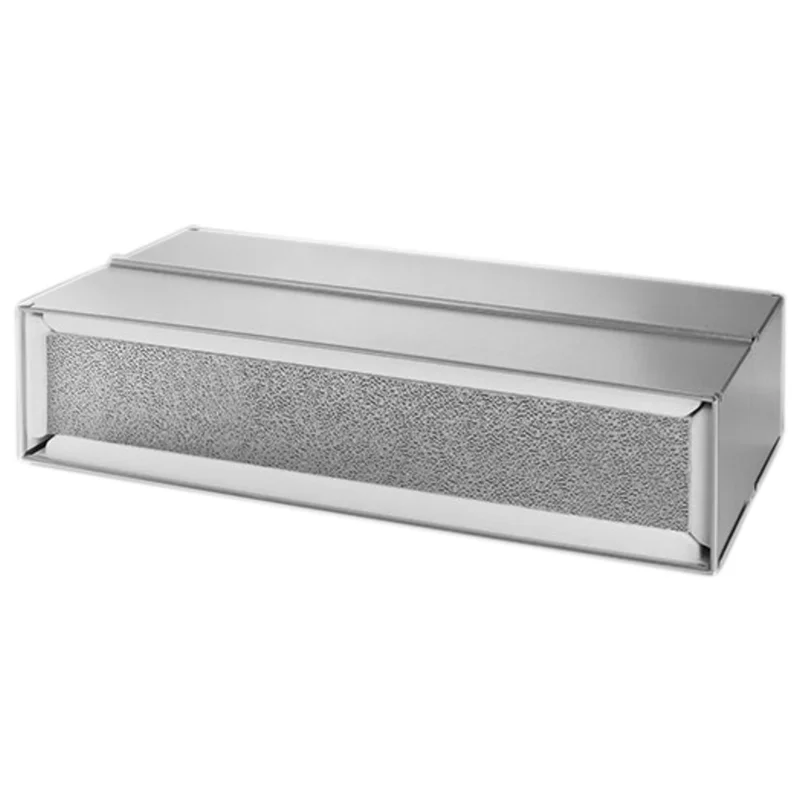

Feuerbeständige Abschottungen von Kabeldurchführungen in Decken und Wänden nach DIN 4102-9, S90, bestehend aus einem verzinkten Stahlblechgehäuse, ausgekleidet mit im Brandfall aufschäumendem Brandschutzmittel. Die Kabelabschottung ist als fertiges Bauelement zu liefern und einzumörteln.
Kabelabschottung für leichte Trennwände ab 10 cm Dicke, massive Wände aus Mauerwerk, Beton oder Porenbeton ab 10 cm Dicke, Stahlbetondecken, Porenbetondecken oder Betondecken ab 15 cm Dicke.
Merkmale:
– universell einsetzbar
– problemloser Einbau
– Platzersparnis von bis zu 80% möglich
– Damit die Kabelbox eingemörtelt werden kann, empfehlen wir einen Mindestabstand von 1 cm zwischen der Kabelbox und der Rohbauöffnung.
– modulare, industriell funktionsfähig vorgefertigte Abschottung
– effektive 100 % Belegbarkeit, keine Beschichtungen, Beplankungen, Manschetten oder Bandagen notwendig
– auch zum nachträglichen Einbau geeinget: Kabelboxen lassen sich öffnen
– zugelassen für Kabel aller Art – ohne Begrenzung des Kabeldurchmessers
– zugelassen auch für Kabelbündel bis Durchm. Ø 10 cm, Kabel müssen jedoch nicht zwingend gebündelt werden
– zugelassen für alle Leerrohre nach DIN EN 61386 mit und ohne Kabelbelegung bis zu einem Durchmesser von 63 mm
– zugelassen für Hohlleiter bis 68 mm x 41 mm und Koaxialhohlleiter bis 60 mm
– zugelassen für Bündelrohrsysteme bis 50 mm Durchmesser und Bündeladerleitungen bis 24 mm Durchmesser
Lieferumfang:
1 Stück Kabelbox
1 Stück Schaumstopfen
1 Stück Güteschild
1 Stück Montageanleitung
—————————–
Auswahlkriterien:
Außenmaße H x B: 60 x 200 mm
Innenmaße H x B: 30 x 170 mm
—————————–
Zulassung: Z-19.15-202
Feuerwiderstandsklasse: S90 bzw. S120 nach DIN 4102-9
FTZ Spezifikation: 736 53 FS 1/07.88
Einbautiefe: 270 mm
Art.-Nummer: WBSWD90-00060200
Shop-Nummer: 123510
